一、概述

       真空濾油機又稱真空高效濾油機、濾油機、真空凈油機，其具有體積小、比例重量輕、移動方便、噪音低、連續工作時間長、性能穩定、操作方便等特點。是各電廠、電站、變電所、電器制造廠、煉油廠、石油化工等工礦企業過濾變壓器油、透平油、40#以下機油、液壓油等油液中的水分、氣體和雜質微粒的理想設備。

二、主要用途

       1.可用于對各類油浸變壓器、油浸電流電壓互感器各器，進行現場濾油及補油。

       2.可用于對上述設備進行現場熱油循環干燥,尤其是對油浸電流、電壓互感器及高壓少油斷路器的現場熱油循環干燥更為有效。

       3.可用于對密封油浸設備進行現場真空注油和補油及設備抽真空。

       4.還可用于對輕度變質的變壓器油進行再生凈化，使其性能達到合格油標準。

       5.還可用于電廠、電站、電力公司、變電工業、冶金、石化、機械交通、鐵路等行業。

三、主要特點

       1.體積小。

       2.利用真空進油，裝置了管狀旋轉噴油器，減少了阻力，加快了旋轉速度，增加了油氣分離效果。

       3.增加了變質油再生凈化功能和硅膠凈油系統，并將硅膠凈油與雜質過濾合為一體，對于輕度變質的變壓器油濾掉雜質后，經過硅膠凈油器的吸附再生，使其達到合格油標準。

       4.凈油器部分的過濾方法有兩種，一種是傳統的濾油方法，濾紙做為過濾介質；另一種方法是不需要濾紙的特制精濾濾芯為濾油介質。

       5.一機多能?，F場使用時，利用原有的帶油設備做儲油罐，使熱油在設備之間循環，這樣便使濾油、再生、熱油循環干燥三種功能同時進行。省工、省時、確為一舉三得。

四、工作原理

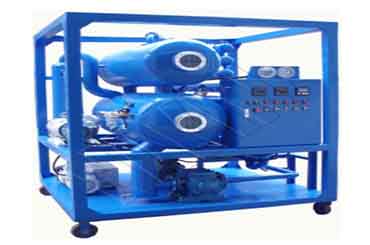

       真空凈油機是根據水和油的沸點不同原理而設計的，它由真空加熱罐、精濾器、冷凝器、初濾器、水箱、真空泵、排油泵以及電氣柜組成的。真空泵將真空罐內的空氣抽出形成真空，外界油液在大氣壓的作用下，經過入口管道進入初濾器，清除較大的顆粒，然后進入加熱罐內，經過加熱到40~75*C的油通過自動油漂閥，此閥是自動控制進入真空罐內的油量進出平衡。經過加熱后的油液通過噴翼飛快旋轉將油分離成半霧狀，油中的水份急速蒸發成水蒸氣并連續被真空泵吸入冷凝器內。進入冷凝器的水蒸氣經冷卻后再返原成水放出，在真空加熱罐內的油液，被排油泵排入精濾器通過濾油紙或濾芯將微粒雜質過濾出來，從而完成真空濾油機迅速除去油中雜質、水份、氣體的全過程，使潔凈的油從出油處排出機外。

五、使用說明

       連接好進出油管油路，接通380V，接好安全地線，檢查各電路是否安全連接，各油路閥門是否打開，準備無缺后再進行操作程序。先啟動冷卻水泵，檢查水路循環是否正常，然后點動真空泵，使真空泵內的油能正常運行，再使真空泵連續運轉。當真空表面達到極限時，可打開進油閥，直止真空缸內下視窗看見油面時，即啟動排油泵開關，開始排油過濾雜質油路正常循環，開加熱器開關，揮發油中的水份。如果油中水份較多時，真空缸內油末會增高，此時必須打開放氣控制適應的真空度，待水份減少，油漂下降后關閉放氣閥，使真空達到極限。此時要注意各儀表的反應，如果壓力表讀數大于0.3MPa時，說明清濾器內濾紙吸有較多的雜質，需要換新的濾紙，工作完畢后，參看工作原理，打開放氣閥，使真空度達到正常大氣壓，排完缸內的油，剩下的油從放油堵內放出，防止下次使用時混入不同型號的油中，在冬季特別注意，放凈真空泵內和水箱內的水，否則要凍壞真空泵和儲水箱。

六、注意事項

       1.接通電源，必須要接好地線才能操作。

       2.操作前，注意電機轉動方向，要符合箭頭方向。

       3.沒有油循環時，不得打開加熱器，否則會燒壞加熱器，重則會炸。

       4.排油前，必須打開出油管所有閥門。

       5.工作環境溫度低于- 30°C， 高于+40°C，不宜使用。
